Sparrow 48K

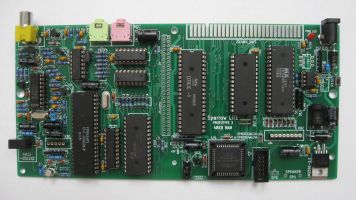

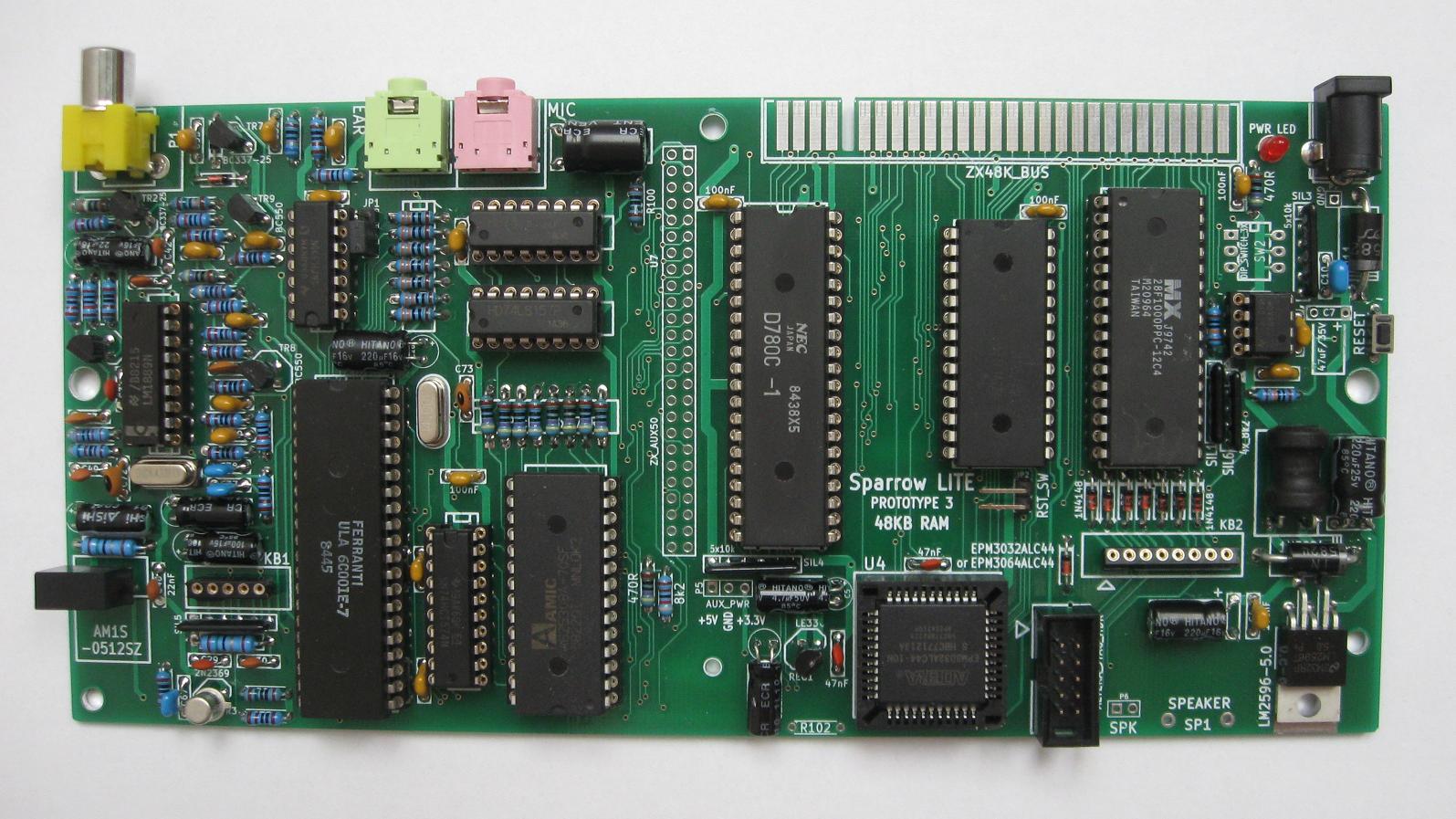

Sparrow 48K (dřívější označení Sparrow LITE) je deska osmibitového počítače kompatibilního se ZX Spectrum 48K, vyvinutá jako náhradní díl pro opravy nefunkčních počítačů ZX Spectrum 48K a ZX Spectrum+.

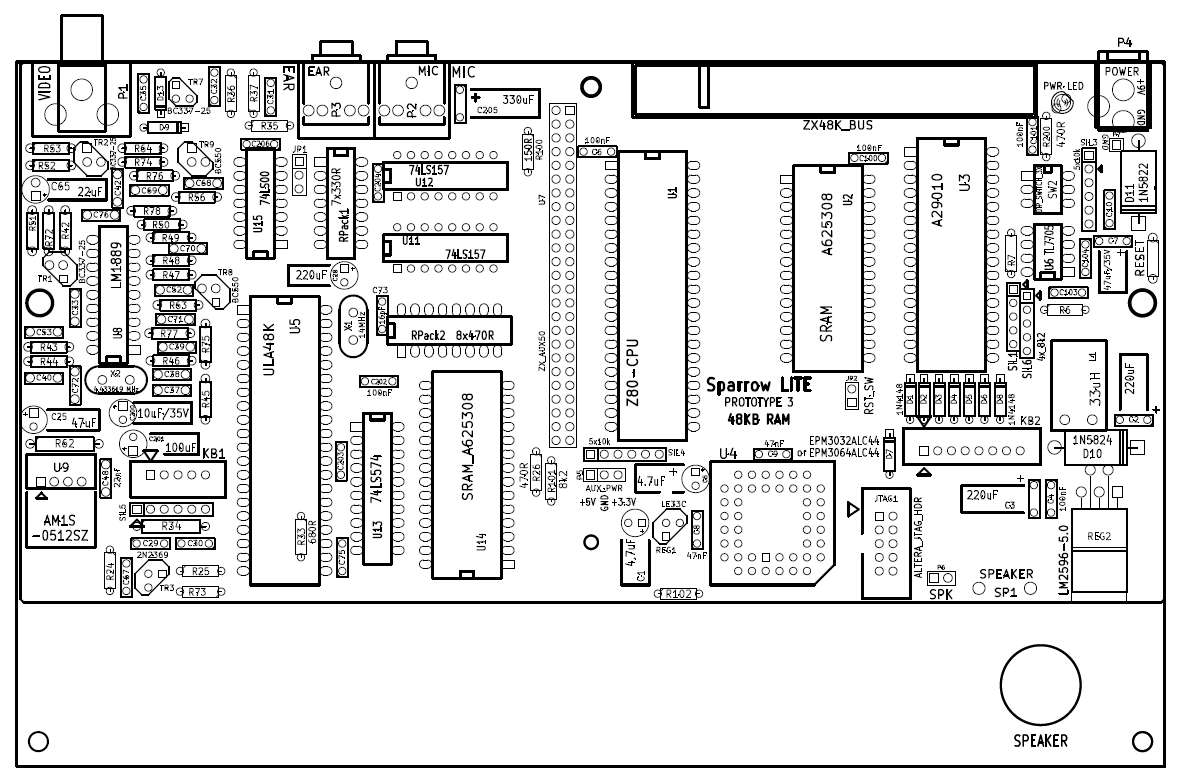

Sparrow 48K využívá původní čip ULA z těchto počítačů (jsou podporovány všechny nejvíce rozšířené verze tohoto čipu - 5C112, 6C001E-6 a 6C001E-7). Deska má kompatibilní rozměry a umístění konektorů pro montáž do skříňky originálního počítače ZX Spectrum (tzv. „gumák“) nebo ZX Spectrum+  (tzv. „plusko“).

V porovnání s deskou původního počítače ZX Spectrum obsahuje Sparrow 48K různá vylepšení:

• video výstup je nyní kompozitní video, nikoli modulovaný TV signál

• video RAM je tvořena jediným SRAM čipem místo původních 8 kusů DRAM

• hlavní 32KB RAM je rovněž tvořena jediným SRAM čipem
• systémová 16KB ROM je nyní uložena ve 128KB FlashROM čipu, ve kterém může být uloženo až 8 různých 16KB ROM - použitá část se vybírá pomocí DIP switche na desce. Čipy FlashROM o větší kapacitě (256KB nebo 512KB) jsou podporovány, pokud mají stejný pinout (nutno zkontrolovat) - ale je z nich využito pouze prvních 128KB.
• signál /RESET je nyní vytvářen watchdog čipem TL7705, a tím pádem je čistý, bez zákmitů

• na desce je umístěn konektor pro připojení tlačítka RESET (ve skříňce počítače ZX Spectrum+) a navíc i mikrospínač pro resetování počítače při experimentování s nezakrytovanou deskou
• pomocná logika je realizována pomocí  CPLD čipu od firmy Altera, namísto původních několika 74LSxx čipů
• deska obsahuje ochranu proti připojení zdroje s opačnou polaritou
• napájení +5V je vytvářeno regulátorem LM2596 produkujícím mnohem méně tepla, než původní 7805
• napájení -5V není již více potřeba a proto se na desce vůbec nevyskytuje

• napájení +12V je potřeba pouze pro video čip LM1889, a je vytvářeno malým 1W DC-DC konvertorem
