Vznikl z potřeby jednak šetřit konektory a jednak šetřit místem na desce, které tyto konektory zabírají. Na desce se proto nachází jen plošky, na které v případě potřeby programování CPLD připájím dutinky z precizních DIL patic. Když je zařízení hotové a funkční, dutinky zase odpájím.

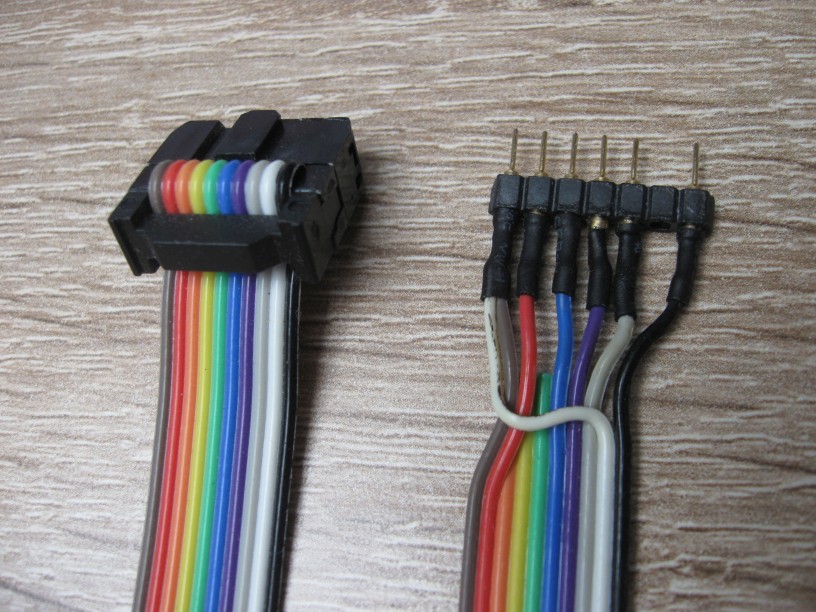

Zapojení kabelu je zřejmé z následující fotografie; dva spojené vodiče - hnědý a bílý - jsou zem (GND)
Obr. 1 - Altera Mini-JTAG kabel

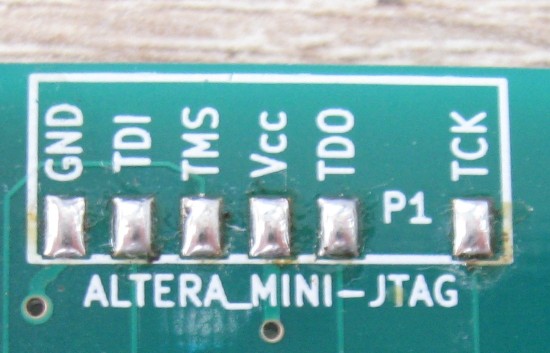

Z následující fotografie je zřejmé zapojení signálů na konektoru (pinout) - viz popisky u plošek na desce.
Obr. 2 - plošky na desce pro Altera Mini-JTAG

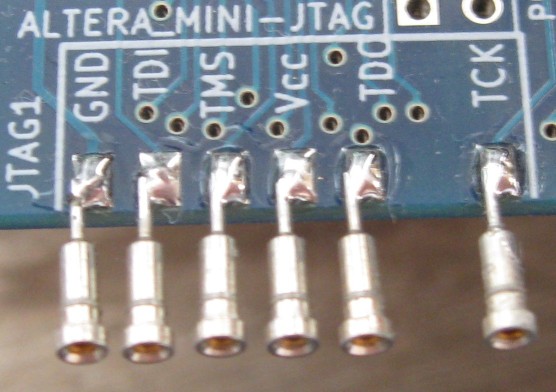

Ještě jeden pohled na plošky pro Altera Mini-JTAG, tentokrát s připájenými dutinkami:
Obr. 3 - na plošky na desce pro Altera Mini-JTAG, s připájenými dutinkami
